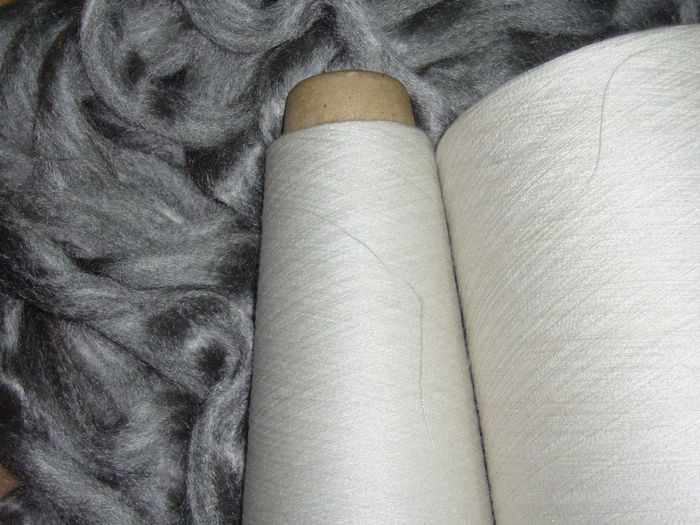

不銹鋼纖維基本知識

   不銹鋼纖維的鐵磁性、電性能、表面處理、摩擦系數(shù)、多功能性。

　1、 不銹鋼纖維的鐵磁性:

　　隨著纖維絲徑減小，其飽和磁化強度在增大.隨著纖維絲徑減小,馬氏體相含量在增加,其特征衍射峰強度

　　也明顯增高。而晶粒尺寸減小到一定程度后，晶粒間的交換耦合作用使材料的剩磁增強、矯頑力下降、磁導率提高。

　　造成奧氏體纖維具弱磁性原因可能由應力誘發(fā)的馬氏體相變，奧氏體不銹鋼纖維主要成份也是鐵，也可能因纖維絲徑越小，其組織中的鐵元素更接近鐵磁性的空間狀態(tài)。在一定范圍內(nèi)，隨著絲徑變小，磁性增大，

　　         8UM纖維磁性比20UM和12UM纖維高出3-6倍，6UM-2U纖維的磁性小于8UM

2、不銹鋼纖維的磁性；

　　退火后纖維呈順磁性。純奧氏體相纖維磁性相對較弱，退火可使纖維組織再次轉(zhuǎn)變?yōu)閱我粖W氏體，

　　其馬氏體衍射特征峰表現(xiàn)為減弱或消失。馬氏體相纖維磁性較強，其強度超過鎳基體。

　3、不銹鋼纖維電性能：

　　纖維絲徑變小,電阻率增加；其纖維絲徑的減小，纖維的軸向電導率降低，電阻增加。

　　直徑變小，造成相轉(zhuǎn)變、晶體序列轉(zhuǎn)變及磁性轉(zhuǎn)變等變化影響電阻率，且其晶體具有取向性和織構現(xiàn)象。
